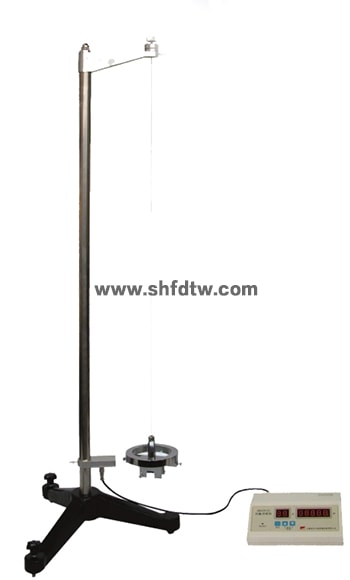

TWP-W114型 切變模量與轉動慣量實驗儀（扭擺）

材料在彈性限度內應力同應變的比值是度量物體受力時變形大小的重要參量，正應力同線應變的比值，稱楊氏模量；剪應力同剪應變的比值，稱剪切彈性模量，簡稱切變模量。

楊氏模量和切變模量在機械、建筑、交通、醫療、通訊等工業領域的工程設計及機械材料的選用中有著廣泛的應用。本扭擺實驗儀具有以下優點：

1.金屬絲下端爪手（舊儀器用圓盤）經精心設計。環狀剛體可在水平和垂直兩種狀態繞同一轉軸擺動，還可安放其它形狀鋼體（如條狀剛體等），扭擺擺動平穩可靠。

2.用磁鋼配霍耳開關與數字式計數計時儀測量扭擺振動周期?？刹殚喢堪雮€(gè)周期時間，確定測量周期數，周期測量準確度高。

3.由于材料切變模量測量的各參量：周期、轉動慣量、樣品直徑與線長均可精確測量和計算 ,所以實驗結果準確度高。

4.本實驗儀器可測鋼體繞不同轉軸的轉動慣量，有利于加深學生對轉動慣量概念的深入理解。

本儀器可用于高?；A(chǔ)物理實驗和設計性研究性實驗，也可用于演示實驗。

儀器主要技術參數：

1．?dāng)?shù)字式計數計時儀1臺，計數次數60次，量程 250S，分辯率0.01S。

2．爪手 長11cm，寬1.6cm。頂部帶夾具。環狀鋼體可水平和垂直放置。

3．集成霍耳開關傳感器1只，直流電源工作電壓5V。

4．可調節水平的三角座支架1個，支架上帶夾具。

5．環狀剛體 內徑8.0cm，外徑11.0cm。

6．待測材料 鋼絲和銅絲。

7．銣鐵硼小磁鋼1只。
